Самостоятельная установка и настройка спутниковой антенны Триколор требует точности и соблюдения технических параметров. Рассмотрим пошаговую инструкцию по правильной настройке оборудования для приема спутникового сигнала.
Содержание

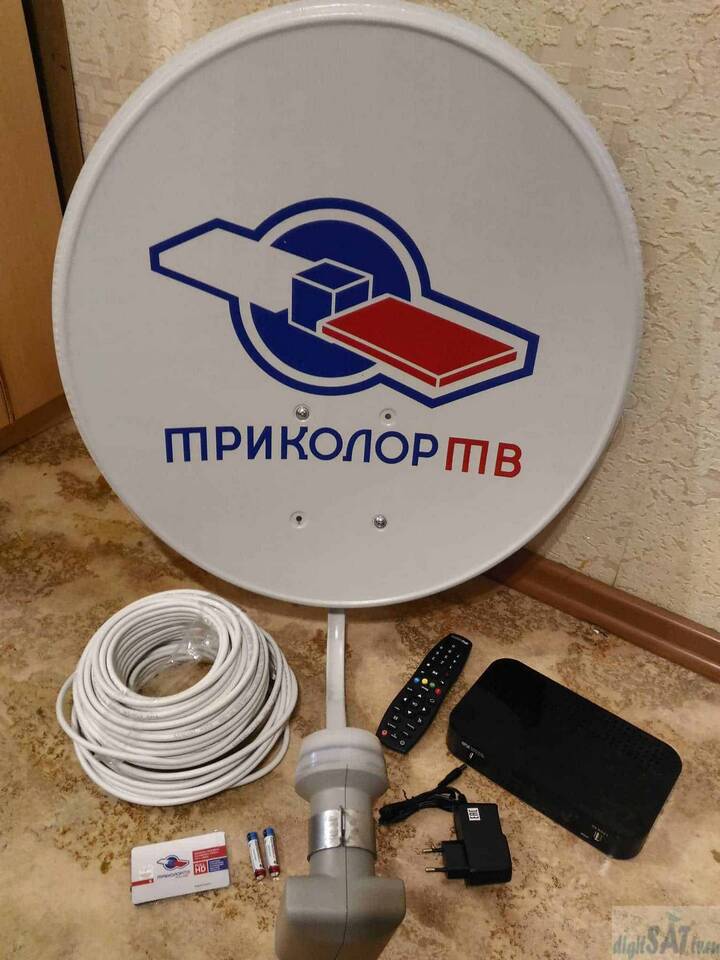

Необходимое оборудование
| Спутниковая антенна | Офсетная тарелка диаметром 0,6-1,2 м |
| Конвертер | Ku-диапазона с линейной поляризацией |
| Кронштейн | Прочное крепление для монтажа антенны |
| Коаксиальный кабель | 75 Ом с волновым сопротивлением |
| Ресивер Триколор | С активированной картой доступа |
Подготовка к установке
Выбор места монтажа
- Открытый южный сектор без препятствий
- Отсутствие высоких зданий и деревьев на линии сигнала
- Удобство обслуживания антенны
- Минимальная длина кабеля до ресивера
Параметры спутника Eutelsat 36A/B
| Позиция | 36° восточной долготы |
| Частота транспондера | 11766 MHz (Горизонтальная поляризация) |
| Символьная скорость | 27500 |
| FEC | 3/4 |
Пошаговая настройка антенны
- Соберите антенну согласно инструкции
- Установите конвертер в держатель под углом 0°
- Закрепите антенну на кронштейне
- Настройте азимут (примерно 145° от севера по компасу)
- Выставьте угол места (зависит от региона, в среднем 20-40°)
- Подключите кабель к конвертеру и ресиверу
- Включите ресивер и перейдите в меню настройки
- Медленно поворачивайте антенну, пока не появится сигнал
- Добейтесь максимального уровня качества сигнала
- Надежно зафиксируйте антенну
Точная настройка сигнала
| Уровень сигнала | Должен быть не менее 60-70% |
| Качество сигнала | Не менее 50-60% для стабильного приема |
| Регулировка | Мелкие движения антенны по 1-2 мм |
Частые проблемы и решения
- Нет сигнала - проверьте соединения и правильность направления антенны
- Слабый сигнал - увеличьте диаметр антенны или проверьте препятствия
- Пропадает сигнал в плохую погоду - усильте крепление антенны
- Нет отдельных каналов - выполните повторный поиск каналов
Проверка работы системы
- Включите телевизор и ресивер
- Проверьте наличие изображения и звука
- Переключите несколько каналов
- Убедитесь в стабильности сигнала
- При необходимости выполните тонкую настройку
Дополнительные рекомендации
| Защита кабеля | Используйте герметик для защиты соединений от влаги |
| Молниезащита | Установите грозозащиту при наружном монтаже |
| Обслуживание | Регулярно проверяйте крепление и чистоту зеркала |
Правильная настройка спутниковой антенны Триколор обеспечит стабильный прием телеканалов в высоком качестве. При возникновении сложностей рекомендуется обратиться к профессиональным установщикам.
